Зонт приточно-вытяжной нержавеющий ЗПВН-02

Дополнительные возможности

Описание

Зонт приточно-вытяжной нержавеющий ЗПВН предназначен для удаления продуктов горения с одновременным притоком свежего воздуха для компенсации воздушного объема в помещении. Требует дополнительной ветви воздуховодов для подвода приточного воздуха.

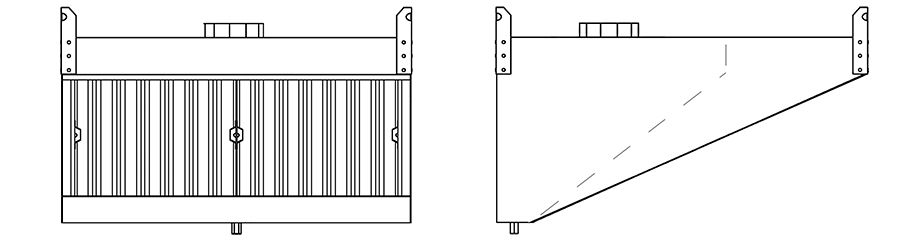

Зонт приточно-вытяжной нержавеющий ЗПВН-02 — зонт пристенный применяется в случае, когда оборудование расположено у стены. В его конструкции предусмотрен скос для предотвращения травматизма в случае ограничения по высоте потолка. В отличии от ЗВН, ЗПВН-01 данный тип зонта имеет большую площадь охвата продуктов горения, пара и неприятных запахов, а благодаря его конструкции, возможна интеграция светильников. Возможно встраивание вентилятора. Рекомендуемое оборудование, над которым устанавливают зонт: пароконвектомат, зона приготовления пищи, блинницы, гриль.

Изготовлены из пищевой нержавеющей стали и оснащены встроенными кранами для удаления жира. Задняя стенка выполнена из оцинкованной стали.

Возможно изготовление зонтов из зеркальной нержавеющей стали.

Размеры:

Артикул	Ширина, мм	Глубина, мм	Высота, мм	Вес (кг)
ЗПВН 02	500	700	400	9.65
ЗПВН 02	600	700	400	11.55
ЗПВН 02	700	700	400	13.46
ЗПВН 02	800	700	400	15.48
ЗПВН 02	900	700	400	17.38
ЗПВН 02	1000	700	400	19.29
ЗПВН 02	1100	700	400	21.2
ЗПВН 02	1200	700	400	23.11
ЗПВН 02	1300	700	400	25.12
ЗПВН 02	1400	700	400	27.03
ЗПВН 02	1500	700	400	28.94
ЗПВН 02	1600	700	400	30.85
ЗПВН 02	1700	700	400	32.75
ЗПВН 02	1800	700	400	34.77
ЗПВН 02	1900	700	400	36.68
ЗПВН 02	2000	700	400	38.58
ЗПВН 02	2100	700	400	40.49
ЗПВН 02	2200	700	400	42.4
ЗПВН 02	500	800	400	11.02
ЗПВН 02	600	800	400	13.25
ЗПВН 02	700	800	400	15.48
ЗПВН 02	800	800	400	17.6
ЗПВН 02	900	800	400	19.82
ЗПВН 02	1000	800	400	22.05
ЗПВН 02	1100	800	400	24.27
ЗПВН 02	1200	800	400	26.5
ЗПВН 02	1300	800	400	28.62
ЗПВН 02	1400	800	400	30.85
ЗПВН 02	1500	800	400	33.07
ЗПВН 02	1600	800	400	35.3
ЗПВН 02	1700	800	400	37.52
ЗПВН 02	1800	800	400	39.64
ЗПВН 02	1900	800	400	41.87
ЗПВН 02	2000	800	400	44.1
ЗПВН 02	2100	800	400	46.32
ЗПВН 02	2200	800	400	48.55
ЗПВН 02	500	900	400	12.4
ЗПВН 02	600	900	400	14.84
ЗПВН 02	700	900	400	17.38
ЗПВН 02	800	900	400	19.82
ЗПВН 02	900	900	400	22.37
ЗПВН 02	1000	900	400	24.8
ЗПВН 02	1100	900	400	27.24
ЗПВН 02	1200	900	400	29.79
ЗПВН 02	1300	900	400	32.22
ЗПВН 02	1400	900	400	34.77
ЗПВН 02	1500	900	400	37.21
ЗПВН 02	1600	900	400	39.64
ЗПВН 02	1700	900	400	42.19
ЗПВН 02	1800	900	400	44.63
ЗПВН 02	1900	900	400	47.17
ЗПВН 02	2000	900	400	49.61
ЗПВН 02	2100	900	400	52.05
ЗПВН 02	2200	900	400	54.59
ЗПВН 02	500	1000	400	13.78
ЗПВН 02	600	1000	400	16.54
ЗПВН 02	700	1000	400	19.29
ЗПВН 02	800	1000	400	22.05
ЗПВН 02	900	1000	400	24.8
ЗПВН 02	1000	1000	400	27.56
ЗПВН 02	1100	1000	400	30.32
ЗПВН 02	1200	1000	400	33.07
ЗПВН 02	1300	1000	400	35.83
ЗПВН 02	1400	1000	400	38.58
ЗПВН 02	1500	1000	400	41.34
ЗПВН 02	1600	1000	400	44.1
ЗПВН 02	1700	1000	400	46.85
ЗПВН 02	1800	1000	400	49.61
ЗПВН 02	1900	1000	400	52.36
ЗПВН 02	2000	1000	400	55.12
ЗПВН 02	2100	1000	400	57.88
ЗПВН 02	2200	1000	400	60.63
ЗПВН 02	500	1100	400	15.16
ЗПВН 02	600	1100	400	18.23
ЗПВН 02	700	1100	400	21.2
ЗПВН 02	800	1100	400	24.27
ЗПВН 02	900	1100	400	27.24
ЗПВН 02	1000	1100	400	30.32
ЗПВН 02	1100	1100	400	33.39
ЗПВН 02	1200	1100	400	36.36
ЗПВН 02	1300	1100	400	39.43
ЗПВН 02	1400	1100	400	42.4
ЗПВН 02	1500	1100	400	45.47
ЗПВН 02	1600	1100	400	48.55
ЗПВН 02	1700	1100	400	51.52
ЗПВН 02	1800	1100	400	54.59
ЗПВН 02	1900	1100	400	57.56
ЗПВН 02	2000	1100	400	60.63
ЗПВН 02	2100	1100	400	63.71
ЗПВН 02	2200	1100	400	66.67
ЗПВН 02	500	1200	400	16.54
ЗПВН 02	600	1200	400	19.82
ЗПВН 02	700	1200	400	23.11
ЗПВН 02	800	1200	400	26.5
ЗПВН 02	900	1200	400	29.79
ЗПВН 02	1000	1200	400	33.07
ЗПВН 02	1100	1200	400	36.36
ЗПВН 02	1200	1200	400	39.64
ЗПВН 02	1300	1200	400	43.04
ЗПВН 02	1400	1200	400	46.32
ЗПВН 02	1500	1200	400	49.61
ЗПВН 02	1600	1200	400	52.89
ЗПВН 02	1700	1200	400	56.18
ЗПВН 02	1800	1200	400	59.57
ЗПВН 02	1900	1200	400	62.86
ЗПВН 02	2000	1200	400	66.14
ЗПВН 02	2100	1200	400	69.43
ЗПВН 02	2200	1200	400	72.72
ЗПВН 02	500	1300	400	17.91
ЗПВН 02	600	1300	400	21.52
ЗПВН 02	700	1300	400	25.12
ЗПВН 02	800	1300	400	28.62
ЗПВН 02	900	1300	400	32.22
ЗПВН 02	1000	1300	400	35.83
ЗПВН 02	1100	1300	400	39.43
ЗПВН 02	1200	1300	400	43.04
ЗПВН 02	1300	1300	400	46.53
ЗПВН 02	1400	1300	400	50.14
ЗПВН 02	1500	1300	400	53.74
ЗПВН 02	1600	1300	400	57.35
ЗПВН 02	1700	1300	400	60.95
ЗПВН 02	1800	1300	400	64.45
ЗПВН 02	1900	1300	400	68.05
ЗПВН 02	2000	1300	400	71.66
ЗПВН 02	2100	1300	400	75.26
ЗПВН 02	2200	1300	400	78.86
ЗПВН 02	500	1400	400	19.29
ЗПВН 02	600	1400	400	23.11
ЗПВН 02	700	1400	400	27.03
ЗПВН 02	800	1400	400	30.85
ЗПВН 02	900	1400	400	34.77
ЗПВН 02	1000	1400	400	38.58
ЗПВН 02	1100	1400	400	42.4
ЗПВН 02	1200	1400	400	46.32
ЗПВН 02	1300	1400	400	50.14
ЗПВН 02	1400	1400	400	54.06
ЗПВН 02	1500	1400	400	57.88
ЗПВН 02	1600	1400	400	61.69
ЗПВН 02	1700	1400	400	65.61
ЗПВН 02	1800	1400	400	69.43
ЗПВН 02	1900	1400	400	73.35
ЗПВН 02	2000	1400	400	77.17
ЗПВН 02	2100	1400	400	80.98
ЗПВН 02	2200	1400	400	84.91

*Варианты исполнения высоты 350мм, 400мм, 450мм, 500мм
*Допустимая погрешность в размерах +/- 2-3мм

Отправить заявку

Сопутствующие товары:

Встроенный точечный светильник

Искрогаситель для вентиляционного зонта

Жироулавливающие фильтры лабиринтные (жироуловители) для вентиляционного зонта

Встроенный светильник для вентиляционного зонта

Надстроенный вентилятор для вентиляционного зонта

Комплект для монтажа вентиляционного зонта

Кассетный искрогаситель

Регулятор скорости вращения вентилятора

Вспомогательный (подающий) вентилятор

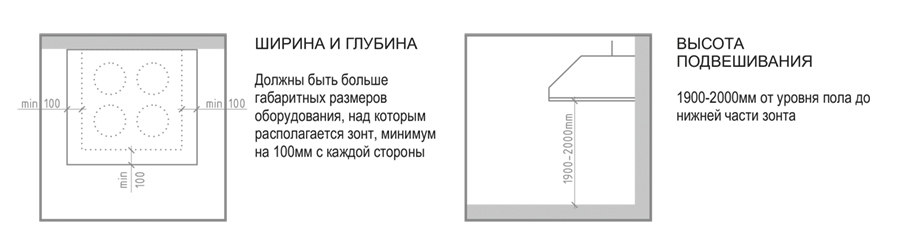

Подбор размера зонта:

Габаритные размеры зонта должны быть больше габаритных размеров оборудования, над которым располагается зонт, минимум на 100 мм с каждой стороны.
Высота подвешивания 1,9 – 2,0 метра от уровня пола до нижней части зонта.
